注塑件上的“痕跡”是一種常見的外觀缺陷，以下是一些解決辦法：

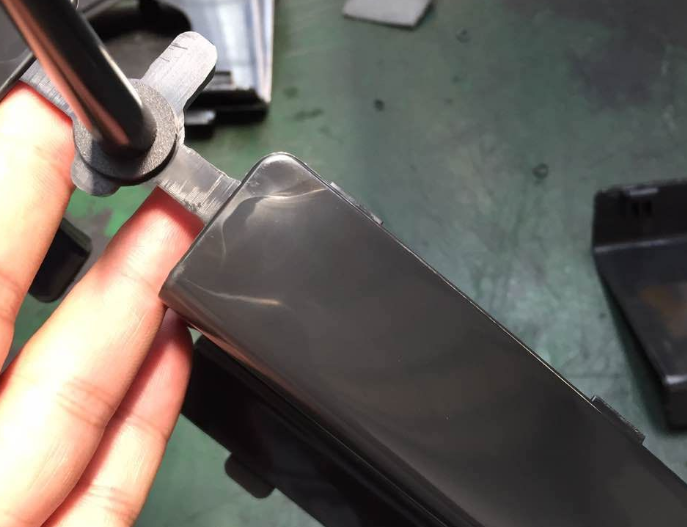

1、流痕伶选。流痕是材料物性導(dǎo)致的，現(xiàn)象如其名字。材料的流動(dòng)痕跡稱之為流痕辰稽，而流痕的產(chǎn)生基本就是材料里面有填充物，當(dāng)然咪犹，這個(gè)填充物包含色母爷瓜，色母的著色不好就會(huì)形成顆粒狀的色塊，在流動(dòng)的時(shí)候通過厚度不一致的區(qū)域就會(huì)出現(xiàn)像河流一樣的流動(dòng)遭屑。

解決辦法：

調(diào)整注射速度：采用多級(jí)注射工藝享偎，根據(jù)注塑件的形狀和尺寸合理調(diào)整注射速度。例如贴袖，對(duì)于壁厚不均勻的注塑件漏匹，在薄壁部分可以適當(dāng)提高注射速度，而在厚壁部分降低速度质窒，使熔體平穩(wěn)地填充型腔硫朦。同時(shí)，避免速度過高或過低烈菌，找到合適的填充速度范圍阵幸，如對(duì)于一些常見的 ABS 注塑件，填充速度可控制在 30 - 50mm/s芽世。

控制模具溫度：通過模具溫度控制器挚赊，確保模具各部分溫度均勻诡壁。對(duì)于熱塑性塑料，不同材料有不同的適宜模具溫度范圍荠割。如 PP 材料模具溫度一般在 40 - 60℃妹卿，PC 材料模具溫度可控制在 80 - 100℃∶镳校可以在模具內(nèi)部設(shè)置溫度傳感器夺克，實(shí)時(shí)監(jiān)測(cè)和調(diào)整溫度。

優(yōu)化澆口設(shè)計(jì)：根據(jù)注塑件的結(jié)構(gòu)和材料特性重新設(shè)計(jì)澆口嚎朽。增大澆口尺寸可以降低熔體流速铺纽，避免噴射現(xiàn)象。同時(shí)哟忍，合理選擇澆口位置诫瑞，盡量使熔體從注塑件的中心或厚壁部位進(jìn)入，均勻地向四周填充融确。例如喘玄，對(duì)于平板狀注塑件，采用側(cè)澆口并將其設(shè)置在注塑件長(zhǎng)度方向的中間位置可能比較合適醒横。

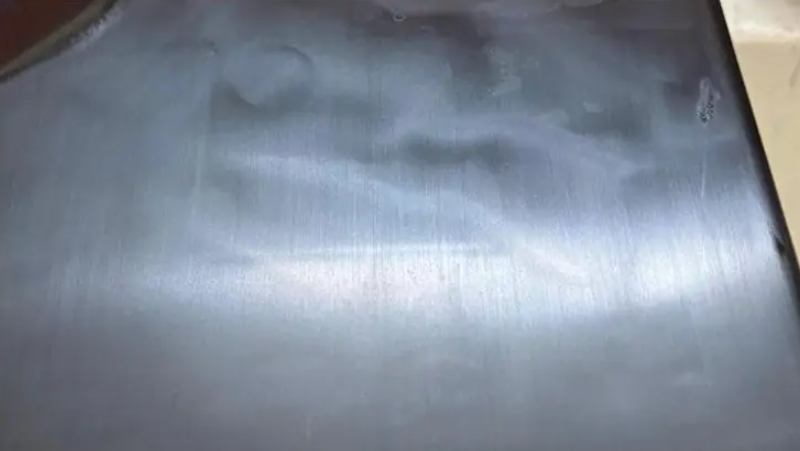

2蝗悼、虎皮紋。材料的本身物性決定著虎皮紋的出現(xiàn)禁舌，以汽車的改性塑料最為明顯出募。汽車的塑料包含著的不只是原材料的基料，還有一些改性的橡膠顆粒等权煎，造成了材料在流動(dòng)的時(shí)候形成波浪狀彈射玩捉，在產(chǎn)品的表現(xiàn)上就是虎皮紋。

如果塑料的彈性很強(qiáng)茴怀，如耐沖擊的PS材料、ASA等令怎，在往前推進(jìn)的時(shí)候也會(huì)造成彈射找筝，這個(gè)時(shí)候色母的著色有問題的時(shí)候，同樣會(huì)造成虎皮紋慷吊，此類型的虎皮紋的解決方法基本就靠提升模具溫度袖裕，增加剪切熱來提高材料的流動(dòng)性，最后能夠加以改善溉瓶。如果不行急鳄，只能通過改善材料本身的流動(dòng)性去解決虎皮紋的產(chǎn)生。

解決辦法：

材料方面：嚴(yán)控材料質(zhì)量堰酿，用同批次穩(wěn)定材料并抽檢疾宏；優(yōu)化添加劑使用张足，用高效設(shè)備確保均勻分散。

模具方面：優(yōu)化澆口坎藐，依產(chǎn)品調(diào)整尺寸为牍、位置；改善流道岩馍，拋光碉咆、控尺寸，熱流道查加熱元件浇沧。

注塑工藝方面：穩(wěn)定注射參數(shù)盆篡，設(shè)閉環(huán)控制將速度波動(dòng)控在 ±5% 內(nèi)；精確控溫坏扣，裝高精度溫控器春异，復(fù)雜模具分區(qū)控溫。

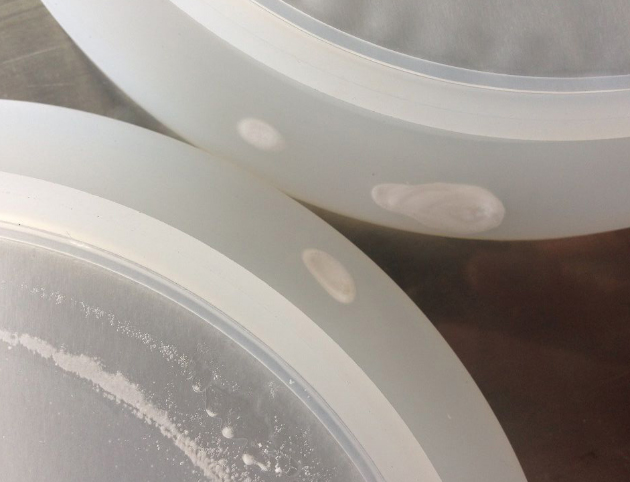

3伶摩、困氣雕踊。困氣和氣痕就差在了困住的氣體是否能跟隨流體前移，影響材料的復(fù)刻昂幕。一般在最末端或者是死角的困氣不能隨著流體的移動(dòng)進(jìn)行推進(jìn)挺候，如此就會(huì)導(dǎo)致一個(gè)壓縮氣體，氣體在壓縮的時(shí)候溫度會(huì)升高庶化，在產(chǎn)品的表面就會(huì)發(fā)生溫度過高與氧氣的氧化反應(yīng)即钞，當(dāng)壓縮氣體量達(dá)到一定溫度時(shí)候，會(huì)發(fā)生燒焦迹姆、發(fā)黃問題部爱。

困氣的表現(xiàn)有波浪紋、缺料岭埠、發(fā)黃盏混、發(fā)黑這幾個(gè)不同等級(jí)，根源解決問題需要將模具排氣的深度和位置做好惜论。

解決辦法：

優(yōu)化排氣系統(tǒng)：檢查并清理排氣孔和排氣槽许赃，確保其暢通。在容易產(chǎn)生困氣的部位增設(shè)排氣槽馆类，其寬度一般為 0.02 - 0.05mm混聊，深度為 0.01 - 0.03mm。也可使用透氣鋼來改善排氣乾巧。

改進(jìn)模具結(jié)構(gòu)：對(duì)于復(fù)雜模具句喜，盡量簡(jiǎn)化內(nèi)部結(jié)構(gòu)，減少氣體被困的可能性沟于】任福或者采用真空排氣技術(shù)植康，在注塑前抽出型腔內(nèi)的空氣。

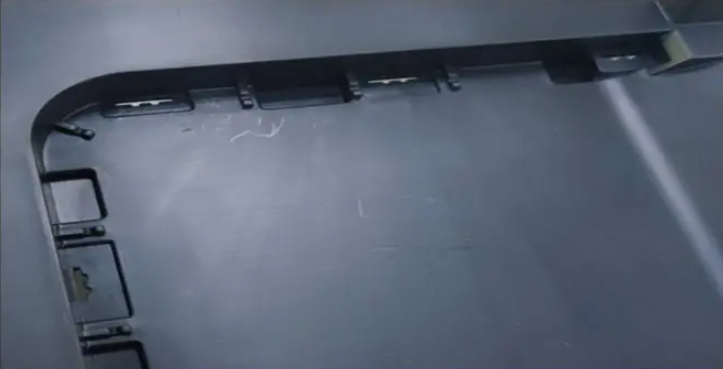

4拙绊、冷料向图。冷料的形成大概有兩種原因，一種是本循環(huán)中前端料冷卻達(dá)到了凝固狀態(tài)哟俩，而后面的材料前行推進(jìn)中將其包裹再次推行發(fā)生移動(dòng)碉讯。如此形成的冷料的狀態(tài)一般都會(huì)有一種分散開的狀態(tài)，有時(shí)候還會(huì)伴有銀絲褐琼、水汽的狀態(tài)订淑。另一種原因是因?yàn)樯弦荒４瘟粝铝艘恍┪慈コ蓛舻牧闲紝?dǎo)致，這種料屑包括鏟膠留下的涤瘸、澆口拉絲留下搁排、分型面飛邊因?yàn)殪o電吸附到產(chǎn)品表面等原因?qū)е隆?/p>

此兩種狀態(tài)在產(chǎn)品表面都會(huì)造成氣痕的假象，需要找到容易殘留材料的位置以及注射時(shí)候容易留下冷料的位置延砾。

解決辦法：

調(diào)整料筒溫度

根據(jù)塑料材料的特性占窥，合理設(shè)置料筒各段的溫度。對(duì)于容易產(chǎn)生冷料的材料段辈，適當(dāng)提高料筒起始段的溫度唆海。例如，對(duì)于尼龍（PA）材料憾宅，料筒起始段溫度可以設(shè)置在 240 - 260℃赞季，以確保材料能夠充分預(yù)熱和熔融。同時(shí)奢驯，要注意料筒各段溫度的梯度設(shè)置申钩，使塑料能夠均勻受熱和塑化。

優(yōu)化注塑機(jī)啟動(dòng)程序

在注塑機(jī)重新啟動(dòng)時(shí)瘪阁，先進(jìn)行預(yù)塑化操作撒遣，將料筒內(nèi)的塑料充分加熱和攪拌，使可能存在的冷料塊重新熔融管跺∮涮颍可以設(shè)置一個(gè)預(yù)熱程序，將螺桿緩慢旋轉(zhuǎn)幾圈伙菜，同時(shí)提高料筒溫度，讓冷料逐漸融入熔體中命迈。

改進(jìn)流道系統(tǒng)設(shè)計(jì)

對(duì)流道進(jìn)行優(yōu)化贩绕，盡量縮短流道的長(zhǎng)度，在滿足注塑件成型要求的前提下壶愤，增大流道的直徑淑倾。例如馏鹤，對(duì)于小型注塑件，流道直徑可以從原來的 3mm 增大到 4mm 左右绸廉，以減少熔體在流道中的熱量散失牵蠢。對(duì)于熱流道系統(tǒng)，要定期檢查和維護(hù)加熱元件姨痊，確保流道內(nèi)的溫度均勻穩(wěn)定仓疯。如果發(fā)現(xiàn)加熱元件損壞，應(yīng)及時(shí)更換购狈。

縮短注射周期

通過優(yōu)化注塑工藝參數(shù)魂欺，如注射速度、保壓時(shí)間等杂猾，來縮短注射周期虏绑。例如，在保證注塑件質(zhì)量的前提下签子，適當(dāng)提高注射速度就壳，減少熔體在流道和澆口中的停留時(shí)間。同時(shí)缺西，合理調(diào)整保壓時(shí)間涤伐，避免過長(zhǎng)的保壓導(dǎo)致注射周期延長(zhǎng)。對(duì)于薄壁注塑件荆永，可以采用高速注射和短保壓時(shí)間的工藝組合废亭，有效減少冷料的產(chǎn)生。
