聚對苯二甲酸丁二醇酯（PBT）具有優(yōu)異的綜合性能宫纬，如結(jié)晶度高虑啤、可快速成型价脾、耐候性滔壳、摩擦系數(shù)低先赛、熱變形溫度高、電氣性質(zhì)佳豆玖、力學(xué)性能優(yōu)良柴伪、耐疲勞性、可以超聲波焊接等沙峻。但其缺口沖擊強(qiáng)度低睦授、成型收縮率大、耐水解性差摔寨、易受鹵化烴侵蝕去枷，經(jīng)玻纖增強(qiáng)后，因制品縱是复、橫向收縮率不一致易使制品發(fā)生翹曲删顶。

一、缺口敏感性

PBT分子中的苯環(huán)和酯基形成大的共軛體系佑笋，減小了分子鏈的柔曲性翼闹，使分子剛性增加，并且極性酯基蒋纬、羰基的存在使分子間作用力增大，分子剛性進(jìn)一步增強(qiáng)坚弱，從而韌性很差蜀备。

解決方法：

1. 聚合改性聚合改性就是通過共聚、接枝荒叶、嵌段晾晕、交聯(lián)等手段在聚合過程中在PBT分子中引入新的柔性鏈段，使其具有良好的韌性钻字。

2. 共混改性共混改性就是將改性劑或高沖擊強(qiáng)度材料與PBT共混或復(fù)合窃等，使其作為分散相分布在PBT基體中，利用兩組分的部分相容性或適當(dāng)?shù)慕缑骛そY(jié)作用哈痘，提高PBT的缺口沖擊性能淀准。如在PBT中添加反應(yīng)性增容劑POE-g-GMA售荆，通過GMA與PBT的端羧基的原位增容反應(yīng)，加強(qiáng)界面作用力烁讨，以達(dá)到增韌效果俭柒。

二、PBT薄壁制品需要更高的流動性

在電子電器么养、汽車電子工業(yè)領(lǐng)域帅维，組件更薄是趨勢，這就要求材料需要更高的流動性协固，才能以盡可能小的相應(yīng)澆注器械的填充壓力或合模力來實現(xiàn)型模的填充溢傅。利用低黏度的熱塑性聚酯組合物也常常能實現(xiàn)更短的循環(huán)周期。另外芋忿，良好的流動能力對于例如質(zhì)量分?jǐn)?shù)超過40%的玻璃纖維和/或礦物質(zhì)的高填充熱塑性聚酯組合物來說也是非常重要的炸客。

解決方法：

1. 選擇低分子量的PBT，但是分子質(zhì)量降低會影響機(jī)械性能盗飒。

2. 借助流動促進(jìn)劑如硬脂酸酯或褐煤酸酯嚷量，可以改善PBT流動性，但這類低分子質(zhì)量酯會在產(chǎn)品加工和使用過程中滲出逆趣。

3. 對于需要增韌的PBT材料蝶溶，增韌劑的加入一定會導(dǎo)致流動性下降，故而需要選擇對流動性影響更小的增韌劑宣渗。

4. 加入具有特定結(jié)構(gòu)的同類低分子聚酯抖所，如CBT，CBT是一種具有大環(huán)寡聚酯結(jié)構(gòu)的功能性樹脂痕囱，與PBT具有很好的相容性田轧，極少的添加量，就可以大幅度提高樹脂的流動性,而幾乎不影響力學(xué)性能鞍恢。

5. 加入納米材料傻粘，理想分散的納米材料在PBT中起到一種類似于內(nèi)潤滑的作用，可以提高PBT的流動性溶隅，但納米填料的分散是共混改性過程中的一大難點迹遏。

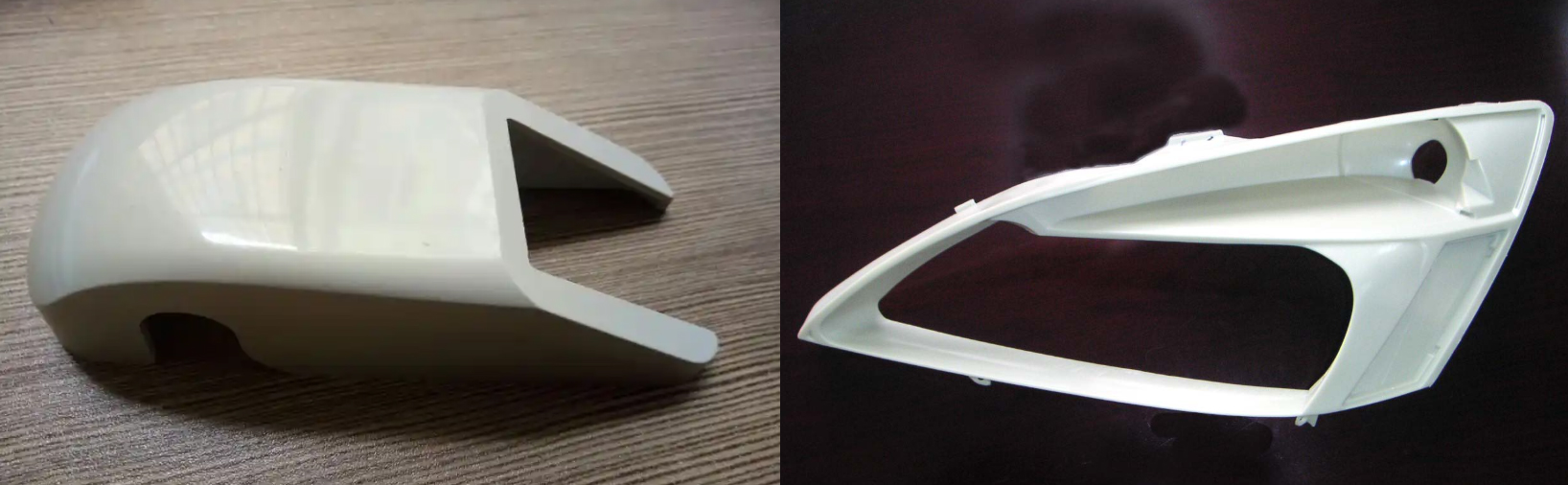

三、玻纖增強(qiáng)PBT材料容易翹曲

翹曲是材料不均勻收縮的結(jié)果龄冀。材料中組分的取向和結(jié)晶懒俊、注塑時采用不恰當(dāng)?shù)墓に嚄l件、模具設(shè)計時澆口形狀和位置不對圆如、制品設(shè)計時壁厚厚薄不勻等都會造成制品的翹曲钮瘪。

PBT/GF復(fù)合材料的翹曲主要是玻纖在流動方向上的定向限制了樹脂的收縮，PBT在玻纖周圍的誘導(dǎo)結(jié)晶又強(qiáng)化了這種效果游颅，使得制品的縱向（流動方向）收縮小于橫向（與流動方向垂直的方向）湿铃，這種不均勻收縮便導(dǎo)致了PBT/GF復(fù)合材料的翹曲占犹。

解決方法：

1. 加入礦物，利用礦物填料的形狀對稱性減輕玻纖取向造成的各向異性洲稽；

2. 加入非晶材料坎隶，降低PBT的結(jié)晶度，減少因結(jié)晶而造成的不均勻收縮蚂朽，如加入ASA或者AS刮吧，但是它們與PBT相容性差，需要添加適當(dāng)?shù)南嗳輨?/p>

2. 調(diào)整注塑工藝掖蛤，如適當(dāng)提高模具溫度杀捻，適當(dāng)增加注塑周期。

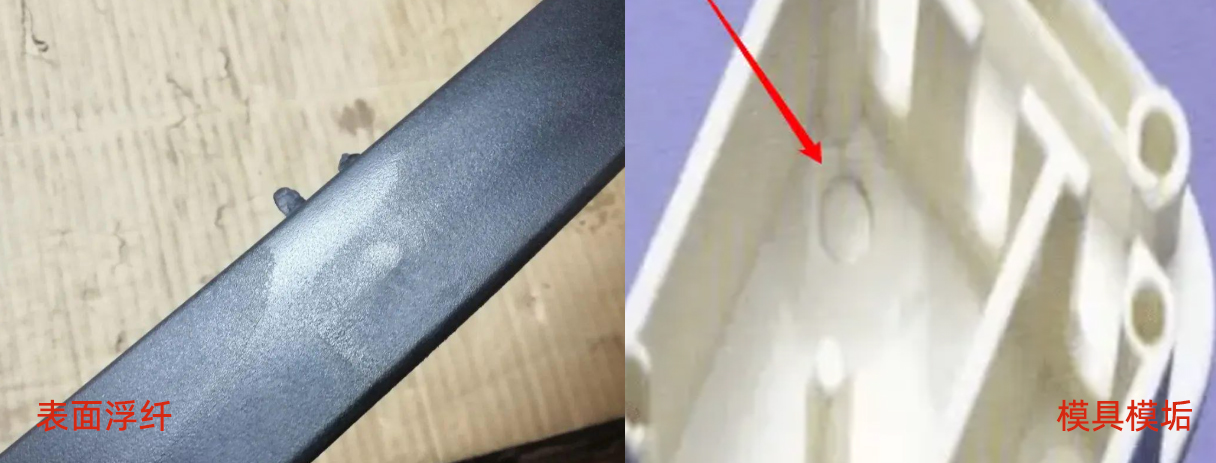

四蚓庭、玻纖增強(qiáng)PBT表面浮纖問題

浮纖產(chǎn)生的原因比較復(fù)雜致讥，簡單說來，主要有以下幾個方面：

1. PBT與玻纖相容性很差器赞，導(dǎo)致二者無法有效的粘結(jié)在一起垢袱；

2. PBT與玻纖的粘度差異很大，導(dǎo)致二者在流動過程中形成分離的趨勢港柜，當(dāng)分離作用大于粘合力時就會發(fā)生脫離请契，玻纖浮向外層而外漏；

3. 剪切力的存在夏醉，既會導(dǎo)致局部粘度有差異爽锥，又會破壞玻纖表面的界面層熔體粘度愈小，界面層受損畔柔，玻璃纖維受到的粘結(jié)力也愈小匙杏，當(dāng)粘度小到一定程度時，玻璃纖維便會擺脫PBT樹脂基體的束縛布橄，逐漸向表面累積而外露充陷。

4. 模具溫度影響。由于模具型面溫度較低荠涂，質(zhì)量輕冷凝快的玻璃纖維被瞬間凍結(jié)载秀，若不能及時被熔體充分包圍，就會外露而形成“浮纖”乳的。

解決方法：

1. 加入相容劑、分散劑和潤滑劑武瘟，改善浮纖問題。如使用特殊表面處理的玻纖，或者加入相容劑（如：SOG胞讯，一種良流動PBT改性相容劑），通過“橋梁”的作用白庙，增加PBT與玻纖的粘結(jié)力。

2. 優(yōu)化成型工藝改善浮纖問題甘沾。較高的注塑溫度和模具溫度搬设，較大的注塑壓力和背壓，較快的注塑速度撕捍，較低的螺桿轉(zhuǎn)速拿穴，都可以一定程度改善浮纖問題。

五忧风、玻纖增強(qiáng)PBT注塑過程產(chǎn)生較多模垢

模垢產(chǎn)生是由材料的小分子含量過高或者材料的熱穩(wěn)定性較差引起的默色。PBT由于其寡聚物和小分子殘留率通常在1%～3%，相對與其他材料容易產(chǎn)生模垢狮腿。而在引入玻纖以后腿宰，更加明顯。這將導(dǎo)致在連續(xù)加工過程中缘厢，需要定時清理模具吃度，造成生產(chǎn)效率低下。

解決方法：

1. 減少小分子助劑的添加量（如潤滑劑贴硫、偶聯(lián)劑等）椿每，盡量選擇高分子助劑；

2. 改善PBT的熱穩(wěn)定性夜畴，減少加工過程中熱降解產(chǎn)生的小分子產(chǎn)物塞姻。

六、PBT耐熱水解性較差

影響PBT水解的主要因素是端羧基濃度的惕。由于PBT含有酯鍵尺澜，在高于其玻璃化轉(zhuǎn)變溫度的溫度下置于水中會發(fā)生酯鍵斷裂，水解形成的酸性環(huán)境使水解加速反應(yīng)补屎，性能急劇下降厅肩。

解決方法：

1. 添加水解穩(wěn)定劑，如碳化二亞胺臣搏，水解穩(wěn)定劑會消耗水解產(chǎn)生的羧基禽制，減緩PBT的酸性水解速度，提高PBT樹脂的抗水解性陨否。

2. 通過封閉PBT端羧基的方法膜却，降低端羧基濃度，提高PBT的抗水解性殃通，如加入帶環(huán)氧官能團(tuán)的助劑（如SAG系列, 一種苯乙烯-丙烯腈-GMA的無規(guī)共聚物）攘默，通過官能團(tuán)GMA與PBT端羧基反應(yīng)來封端，從而提高PBT的抗水解性昔搂。
