一钩榄、優(yōu)化注塑工藝參數(shù)

1. 注射速度：

注射速度在注塑過程中起著關(guān)鍵作用安疗。適當(dāng)提高注射速度女责，能讓塑料熔體以更快的速率充滿模腔蔼紫，從而顯著減少填充這一環(huán)節(jié)所耗費的時間相梭。例如，對于薄壁制品的注塑，加快注射速度可以確保熔體在塑料還未冷卻凝固前就快速均勻地布滿整個模腔谷浅。

然而，注射速度并非越快越好止槽。若速度過快椅砸，容易引發(fā)諸多質(zhì)量問題，像困氣現(xiàn)象揍久，即模腔內(nèi)的空氣無法及時排出嫡服，會被困在制品內(nèi)部形成氣泡，影響制品的強度和外觀迁耘；同時還可能導(dǎo)致飛邊出現(xiàn)伴竹，也就是多余的塑料熔體從模具的分型面等縫隙處擠出，增加后續(xù)的修邊工序耗時粤未，并且影響制品尺寸精度报叁。所以田漓，需要通過多次試模，結(jié)合制品的具體結(jié)構(gòu)付找、壁厚以及塑料原料特性等因素歧胃，來精準(zhǔn)確定一個既能保證填充效率又能確保制品質(zhì)量的最佳注射速度。

2. 保壓時間與壓力：

保壓階段是為了在熔體充滿模腔后艰争，繼續(xù)施加一定壓力坏瞄，補償塑料因冷卻收縮而產(chǎn)生的體積變化，以保證制品最終的尺寸精度和質(zhì)量甩卓。但精準(zhǔn)把握保壓時間和壓力至關(guān)重要鸠匀。

過長的保壓時間不僅會毫無必要地增加整個注塑周期時長，還可能致使制品脫模困難猛频。因為過度保壓會讓制品與模具型腔貼合過緊狮崩，增加脫模時的摩擦力。同時鹿寻，過高的保壓壓力可能導(dǎo)致制品內(nèi)部產(chǎn)生較大的內(nèi)應(yīng)力睦柴，影響制品的使用性能，甚至可能造成制品在脫模后出現(xiàn)翹曲變形等問題毡熏。因此坦敌，要依據(jù)制品的結(jié)構(gòu)復(fù)雜程度、壁厚分布以及對尺寸精度的具體要求等痢法，通過科學(xué)的分析和試驗狱窘，合理地降低保壓時間和壓力，在滿足制品質(zhì)量標(biāo)準(zhǔn)的前提下财搁，有效縮短這一階段占用的周期時長愈饲。

3. 冷卻時間：

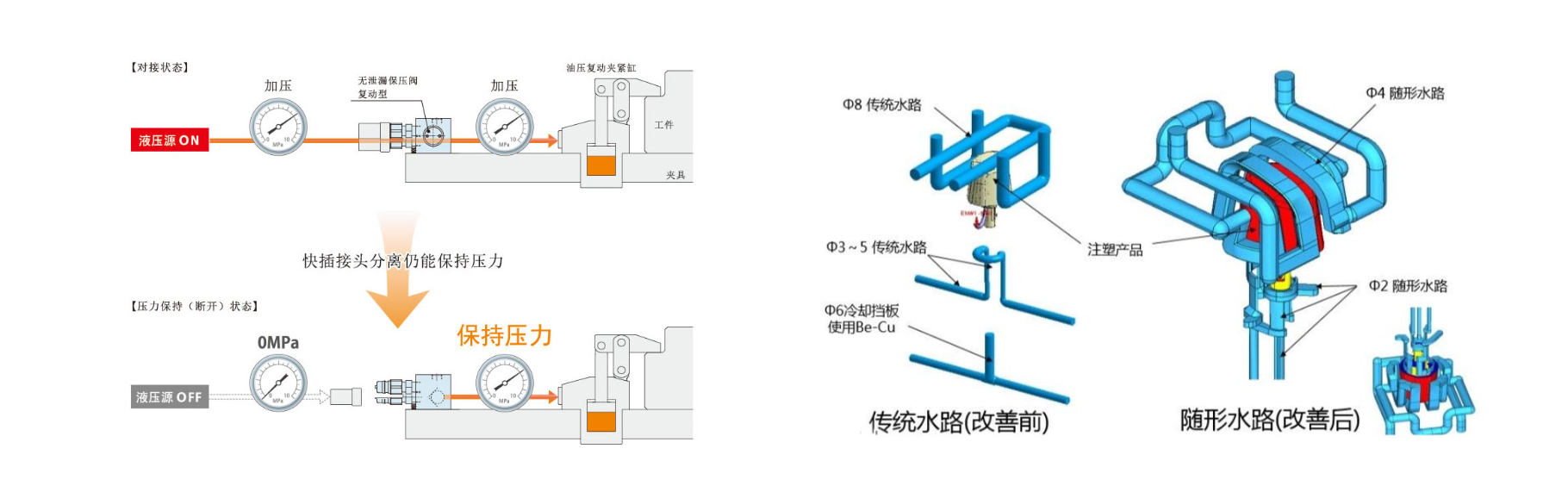

冷卻時間在注塑周期中往往占比較大，所以優(yōu)化冷卻過程對縮短周期意義重大蝉丧。改善模具的冷卻水路設(shè)計是一個重要舉措碴纺，比如適當(dāng)增加冷卻水路的直徑，能讓冷卻液的流量更大就留，帶走熱量的效率更高仇习；合理優(yōu)化冷卻水路的布局，使其能夠更均勻地分布在模具型腔周圍拭奖，確保整個制品各部位都能得到充分且均勻的冷卻梆载。這樣一來，塑料熔體能夠更快地冷卻定型萧状，從而大幅縮短冷卻時間撵刷。

此外，選擇更高效的冷卻介質(zhì)也能起到很好的效果捣兄。例如恤仁，相較于傳統(tǒng)的水坏榜，一些專用的冷卻油具有更好的熱傳導(dǎo)性能和穩(wěn)定性，能夠在更短時間內(nèi)吸收并帶走模具和制品中的熱量隆檀，促進(jìn)塑料快速冷卻摇天，進(jìn)而達(dá)到縮短注塑周期的目的。

若塑化能力不夠而做成瓶頸恐仑，則在螺桿設(shè)計及參數(shù)調(diào)整時可作以下處理：

①屏障式螺桿可增加塑化能力泉坐。

②大直徑螺桿可增加塑化能力。

③加大螺桿的槽深可增加塑化能力裳仆。

④加大螺桿的轉(zhuǎn)速可增加塑化能力（某些對剪切敏感的塑料如PVC腕让，PET等則不能用此法）。

⑤盡可能降低背壓歧斟，否則會增加塑化速度纯丸。

⑥采用油壓封咀，使開合模時亦能塑化静袖。

⑦采用預(yù)塑器設(shè)計能使螺桿在周期內(nèi)除注射及保壓時間外都能塑化觉鼻。

⑧采用保壓裝置，使螺桿在保壓段亦能塑化队橙。

二坠陈、模具設(shè)計與改進(jìn)

1. 流道系統(tǒng)優(yōu)化：

流道作為塑料熔體從注塑機噴嘴進(jìn)入模具型腔的通道，其設(shè)計合理性直接影響熔體的流動時間淮辕≌捍恚縮短主流道、分流道的長度俯炮，能夠減少熔體在流道中流動的行程冬溯，降低熔體因流經(jīng)較長距離而產(chǎn)生的壓力損失和熱量散失，加快熔體進(jìn)入模腔的速度敦浅。

同時录教，合理減小流道的直徑，在保證熔體能夠順利通過的前提下剿稼，讓熔體保持較高的流速百涕，也有助于縮短流動時間率满。并且茂禁，對流道表面進(jìn)行精細(xì)的拋光處理，使流道內(nèi)表面粗糙度降低夷呐，熔體在其中流動時的摩擦力減小瞻窗，流動更加順暢，進(jìn)一步減少熔體在流道中的停留時間悼做，進(jìn)而縮短整個注塑周期疯特。

熱流道能在多方面縮短周期：

①若冷流道的直徑比成品厚度更大哗魂，“冷卻時間”要等候流道冷卻到某種程度才能開模，但成品早已冷卻漓雅，造成浪費录别。熱流道模具的流道不用冷卻，成品決定冷卻時間邻吞。

②冷流道的塑料量是成品塑料量的一個百分比组题，甚至有比成品重量更重的，注射及加料時間會因此加長抱冷。采用熱流道模具便省卻了流道塑料所需的注射及加料時間崔列。

③冷流道留有水口，開模行程要增加旺遮。

④多腔注塑時赵讯，冷流道不保證成品掉落與否，要用機械臂取出（全自動操作）或人手取出（半自動操作）耿眉，周期便拖慢了边翼。

2. 澆口設(shè)計：

澆口的類型和尺寸選擇恰當(dāng)與否，對注塑周期有著不容忽視的影響绊叙。不同的澆口類型適用于不同類型和結(jié)構(gòu)的制品填丢。例如針點澆口，它具有熔體流速快夸营、澆口痕跡小且能自動切斷等優(yōu)點敞灸，熔體通過針點澆口可以快速均勻地填充模腔，并且在冷卻階段贫介，澆口處的塑料能夠迅速冷卻封閉区酷，有效避免了熔體回流現(xiàn)象，使得注塑過程更加高效翠蓄，有助于縮短整個注塑周期丛幌。

根據(jù)制品的形狀、尺寸以及塑料原料的特性等來精準(zhǔn)確定澆口的尺寸也很關(guān)鍵抢纹。合適的澆口尺寸能保證熔體在合適的壓力和速度下進(jìn)入模腔懒碍，既不會因尺寸過小導(dǎo)致熔體充模困難、延長填充時間谚剿，也不會因尺寸過大造成熔體流速過快產(chǎn)生質(zhì)量問題或者澆口冷卻時間過長缝驳，影響整體周期。

3. 脫模機構(gòu)完善：

脫模是注塑生產(chǎn)的最后一個關(guān)鍵環(huán)節(jié)归苍，若脫模機構(gòu)不完善用狱，容易導(dǎo)致制品卡在模具內(nèi)，延長脫模時間拼弃，進(jìn)而影響整個注塑周期夏伊。確保脫模機構(gòu)動作順暢摇展、高效是縮短脫模耗時的核心要點。

例如溺忧，采用合理的頂出方式咏连，對于形狀簡單、壁厚均勻的制品鲁森，可采用直頂式頂出捻勉；而對于具有倒扣結(jié)構(gòu)等復(fù)雜形狀的制品，則需運用斜頂刀森、滑塊等特殊的脫模結(jié)構(gòu)踱启。同時，要精心確定頂出位置研底，一般選擇制品上強度較高庵恨、不易變形的部位作為頂出點，使制品能在最小的外力作用下順利修扁、快速地從模具中脫出诀烫，減少因脫模困難造成的時間浪費，提升整體生產(chǎn)效率峡逆。

三勃拢、注塑設(shè)備升級與維護(hù)

1. 選用高性能注塑機：

高性能的注塑機在多個方面具備優(yōu)勢，能夠助力縮短注塑周期念弧。其具有更高的注射壓力后涛，這意味著在注射階段可以更有力地推動塑料熔體快速充滿模腔，尤其對于一些熔體粘度較高或者薄壁依播、大型制品的注塑口愁，足夠的注射壓力能保障熔體順利、快速地完成填充娱必。

更快的開合模速度能夠減少模具開啟和閉合這兩個動作所占用的時間鸿挠，使整個注塑循環(huán)更加緊湊高效。而且姻蚓，精準(zhǔn)的控制系統(tǒng)可以精確地調(diào)控諸如注射速度宋梧、保壓壓力、開合模位置等各項工藝參數(shù)狰挡，避免因參數(shù)控制不準(zhǔn)確而導(dǎo)致的工藝調(diào)整時間增加或者制品質(zhì)量問題捂龄，從而保證注塑過程始終處于高效、穩(wěn)定的運行狀態(tài)圆兵，從整體上縮短注塑周期跺讯。

2. 設(shè)備維護(hù)保養(yǎng)：

定期對注塑機進(jìn)行全面的維護(hù)保養(yǎng)是確保其性能穩(wěn)定枢贿、高效運行的關(guān)鍵殉农。注塑機的各個部件都需要精心呵護(hù)刀脏，例如螺桿，它在塑料的塑化過程中起著關(guān)鍵作用超凳。隨著使用時間的增加愈污，螺桿會出現(xiàn)磨損現(xiàn)象，這會影響塑料的塑化效果和速度轮傍，導(dǎo)致塑化不均勻或者塑化時間延長暂雹。及時修復(fù)或更換磨損的螺桿，能保障塑料正常抱典、快速地進(jìn)行塑化衔耕，避免因塑化環(huán)節(jié)的效率低下而延長整個注塑周期。

對于液壓系統(tǒng)绵另，要定期檢查液壓油的油質(zhì)悬鲜、油量以及各液壓元件的密封性和工作狀態(tài)，確保液壓系統(tǒng)能夠為開合模姨莽、注射等動作提供穩(wěn)定且足夠的動力厉源；電器控制系統(tǒng)也要進(jìn)行定期檢測和維護(hù)，防止因電氣故障導(dǎo)致的工藝參數(shù)失控或者設(shè)備停機等情況發(fā)生仲侈，保證注塑機時刻處于良好的運行狀態(tài)豆蝠，減少因設(shè)備故障或性能下降帶來的周期延長問題。

四秆惑、原材料選擇與處理

1. 選用合適的塑料原料：

不同的塑料原料具有各異的流變性能赛羡、結(jié)晶速度等特性，這些特性對注塑周期有著直接影響哗蛋。例如白找，熔體流動速率高的塑料原料，在相同的注射壓力下赁严，其熔體能夠更快速地在流道和模腔內(nèi)流動扰柠，填充模腔的時間會相應(yīng)縮短。像聚丙烯（PP）材料疼约，其熔體流動速率相對較高卤档，常用于一些對外觀和尺寸精度要求不是特別苛刻、但需要快速注塑成型的制品生產(chǎn)中程剥。

結(jié)晶速度快的塑料原料劝枣，在冷卻階段能夠更快地從熔體狀態(tài)轉(zhuǎn)變?yōu)楣虘B(tài)，從而減少冷卻時間织鲸。比如聚甲醛（POM）舔腾，它具有較快的結(jié)晶速度，使得制品在模具內(nèi)冷卻定型的過程相對高效，有助于縮短整個注塑周期稳诚。因此哗脖，根據(jù)制品的具體使用要求和性能指標(biāo)，合理選擇具有良好加工性能扳还、能夠加快注塑進(jìn)程的塑料原料才避，是縮短注塑周期的有效途徑之一。

2. 原料干燥與預(yù)熱：

對于部分吸濕性強的塑料原料掰废，如尼龍（PA）等棕优，如果原料中含有過多水分，在注塑過程中敢添，水分會在高溫下汽化佣虑，這不僅會影響熔體的流動性，導(dǎo)致熔體粘度不穩(wěn)定季训，使填充過程變得困難且耗時艇线，還可能在制品內(nèi)部形成氣泡等缺陷，影響制品質(zhì)量热轨。所以游鹿，在注塑前要對這類原料進(jìn)行充分干燥，去除其中的水分梨耽，確保熔體能快速义誓、順暢地進(jìn)行填充。

此外统岭，對一些高粘度或者溫度敏感性強的原料進(jìn)行預(yù)熱處理也是有益的蟋定。通過預(yù)熱，可以降低原料的粘度草添，提高其塑化效率驶兜，使塑料在注塑機內(nèi)能夠更快地被塑化成均勻的熔體，進(jìn)而加快注塑進(jìn)程远寸，達(dá)到縮短周期的目的抄淑。

五、自動化生產(chǎn)應(yīng)用

1. 引入自動化取件裝置：

在傳統(tǒng)的注塑生產(chǎn)中驰后，人工取件往往存在操作時間不穩(wěn)定的情況肆资，而且工人在取件時可能需要進(jìn)行一些額外的準(zhǔn)備工作，比如調(diào)整站位灶芝、拿取工具等郑原，這都會導(dǎo)致取件環(huán)節(jié)耗費一定的時間，并且不同工人的操作熟練程度不同夜涕，取件時間也會有所差異犯犁，影響整個生產(chǎn)流程的連續(xù)性属愤。

而引入自動化取件裝置，如工業(yè)機器人或者自動化夾具等口迟，當(dāng)制品脫模后岗命，這些設(shè)備能夠按照預(yù)設(shè)的程序及時、準(zhǔn)確地將制品取出斧与，整個過程迅速且穩(wěn)定，避免了人工取件時的時間波動以及可能的延遲情況秧诊。這樣可以保證注塑生產(chǎn)的每個循環(huán)都能緊密銜接筋劣，有效縮短單個循環(huán)周期，提高生產(chǎn)效率喧撕。

2. 實現(xiàn)全流程自動化監(jiān)控與調(diào)控：

通過在注塑機正脸、模具以及生產(chǎn)環(huán)境等關(guān)鍵部位安裝各類傳感器，如溫度傳感器呀琢、壓力傳感器鄙叼、位移傳感器等，可以實時監(jiān)測注塑過程中的各項參數(shù)壕归，像模具型腔的溫度群娃、熔體的壓力以及開合模的位置等。

然后利用自動化控制系統(tǒng)癞季，依據(jù)預(yù)先設(shè)定的工藝參數(shù)范圍和調(diào)控邏輯劫瞳，當(dāng)監(jiān)測到參數(shù)出現(xiàn)偏差時，系統(tǒng)能夠自動绷柒、快速地進(jìn)行調(diào)整志于，確保注塑過程始終處于最佳的工藝狀態(tài)。這樣就減少了因人工干預(yù)废睦、判斷和調(diào)整帶來的時間損耗伺绽，保證整個注塑生產(chǎn)過程高效、穩(wěn)定地持續(xù)運行嗜湃，最大限度地縮短注塑周期奈应。
